一、概述:
　　金屬波紋（內油）密封式儲油柜，以傳統的圓柱形波紋管芯體，實現對變壓器油溫度變化的容積補償。圓柱形波紋管受力均勻、承壓能力強、運行平穩、不易失穩、變形，加工工藝簡單，易保證產品質量。滿足變壓器油因體積變化的容積補償，有效防止變壓器油受潮、老化、變質。作為全封閉保護變壓器油不老化變質和容積補償裝置，具有全封閉、免維護、壽命長、補償量大等特點。外觀造型美觀大方，設有散熱窗，具有防曬、散熱及保護芯體工能。油位指示采用窗式顯示.，油位-油溫標志按照波紋芯體行程計算直接標出刻度。儲油柜設置有高低油位報警裝置，也可根據用戶需要采用油位-油溫?cái)?shù)顯儀，輸出4~20mA模擬信號，實現遠程自動監測。金屬波紋內油式變壓器儲油柜，性能指標先進，技術成熟可靠，適用于各種油浸式電力變壓器，電抗器和電容器等電力設備。

　　內油(防護型)儲油柜是在內油儲油柜的基礎上增加防護桶，防止儲油柜滲漏影響變壓器正常運行，油位指示采用磁翻板。結構及工作原理和外油立式儲油柜類似，只是外油立式儲油柜補償腔在儲油桶內側和芯體波紋管的外側，芯體波紋管內為呼吸腔。而內油(防護型)儲油柜芯體波紋管的內側是補償腔，這樣更符合芯體、波紋管作為補償元件的運行規律。能使儲油柜保持微正壓運行。

二、主要結構及工作原理：

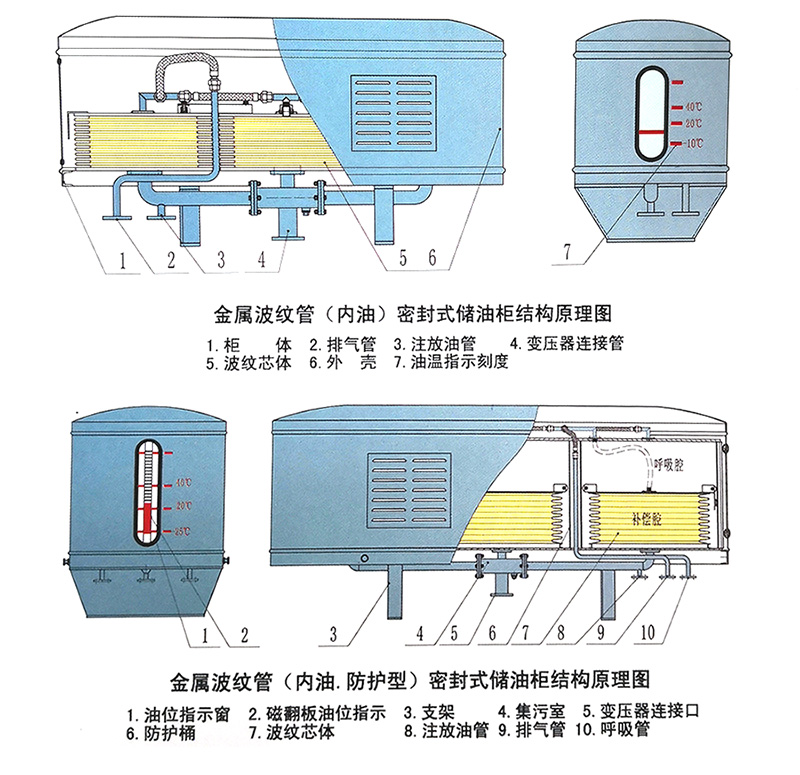

　　金屬波紋（內油）密封式儲油柜，在變壓器絕緣油完全和空氣隔絕的條件下，實現對變壓器油隋溫度變化的體積補償。如圖—所示，波紋芯體用上下密封板封閉。上密封板和排氣管多組并聯連接，多組芯體通過連接板連接，導向輪固定于上密封板上和外殼夠成導向裝置，使多組芯體上下運行自如。下密封板固定有連通管，多組波紋芯體并聯連接，連通管和排污裝置及變壓器連通管連接。注放油管焊于連通管上。波紋管芯體內部為“補償腔”當變壓器內絕緣油發生溫度變化時，絕緣油體積變化通過變壓器連通管使波紋芯體“伸—縮”，實現容積補償。排氣管用于注油時排除芯體內部的氣體，注放油管用于儲油柜注油和放油。

三、結構特點
　　1、內油及內油(防護型)儲油柜，芯體采用傳統波紋管芯體，具有受力均勻、不易失穩、能承受較大壓力、立式運行平穩可靠的優點。內部作為補償腔，是波紋管作為補償元件的最理想、合理的選擇。符合波紋管的運行規律，能使儲油柜始終保持微正壓運行。
　　2、使用傳統波紋管芯體，可多種組合，適用不同變壓器有效空間，有不同的儲油柜結構尺寸可供選擇。
　　3、內油(防護型)能防止儲油柜滲漏影響變壓器正常運行。
　　4、油位指示直觀、準確。設有高低油位報警，根據用戶需要可輸出4~20mA遠傳信號。
　　5、該產品各項技術指標符合JB/6484 -2016 《變壓器用儲油柜》標準規定。

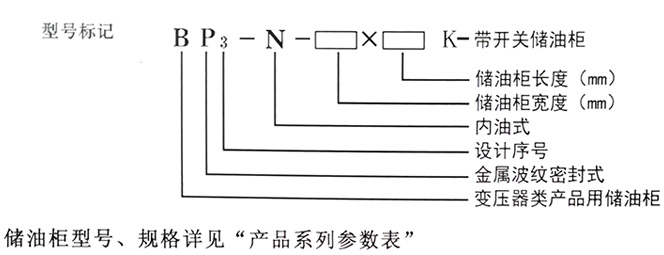

四、產品型號及選用方法：

五、產品系列參數表：

　　儲油柜型號、規格是根據變壓器油重和使用地區最高和最低環境溫度計算確定的。根據變壓器油重，在滿足要求的型號中選擇適合變壓器空間的最佳儲油柜尺寸(寬度和長度)，即完成了型號和規格的選擇。然后經廠家根據變壓器油重及環境溫度，計算出補償量及儲油柜高度。該表適用變壓器運行地區，環境溫度-25℃~40℃， 變壓器溫升45℃。
