一、概述：
雙密封隔膜式儲油柜應用在大型電力變壓器上，其主要作用是:用于補償由于環境溫度及變壓器運行中溫度的變化引起變壓器油體積的變化。雙密封隔膜式儲油柜是采用隔膜和箱體單獨密封結構，使隔膜可靠的與大氣隔離，防止變壓器油氧化，提高變壓器油的絕緣程度。

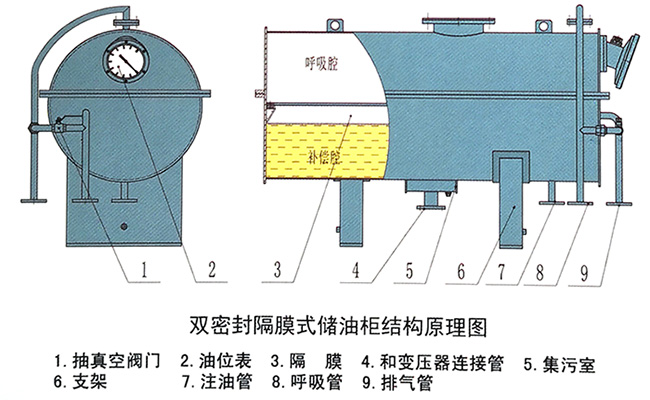

二、主要結構及工作原理：
雙密封隔膜儲油柜由兩個半圓組成，下半圓內裝有隔膜單獨密封，兩半圓單獨密封，構成了雙密封結構。油位指示部分采用油位表指示，同時設有注油、排氣管及抽真空閥門，使結構更加合理，注油、操作更方便。

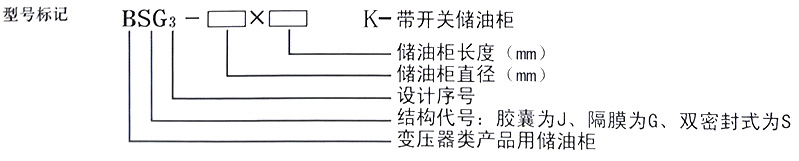

三、產品型號：
四、產品系列參數表：
| 型號、規格 | 儲油柜長度/L(mm) | 適用變壓器油重(Kg) |
| BSG3-650×L | 1500～3000 | 4000～8300 |
| BSG3-700×L | 1500～3000 | 7000～10500 |
| BSG3-800×L | 2000～3000 | 9500～14300 |
| BSG3-900×L | 3000～4000 | 18500～24300 |
| BSG3-1000×L | 3000～4000 | 15300～31000 |
| BSG3-1200×L | 3000～4000 | 34000～52000 |
用戶可根據變壓器油重及環境溫度選擇不同的規格、型號范圍，然后由儲油柜廠家技術人員計算、設計，方可生產。該表適用于變壓器運行地區環境溫度25C~40C，變壓器溫升45C。
